Hoofdberekeningen
Tegenwoordig zijn er krachtige 3D Eindige Elementen-rekenpakketten op de markt. Ervaren constructeurs zijn hiermee in staat elke denkbare constructie nauwkeurig te analyseren. De juiste keuzes in schematisatie, stijfheden en randvoorwaarden, lasten, combinaties en meer zijn hierbij essentieel. Behalve statische situaties zijn wij bij ingenieursbureau Aafjes thuis in geavanceerde knikanalyses, niet-lineaire berekeningen en dynamische berekeningen.

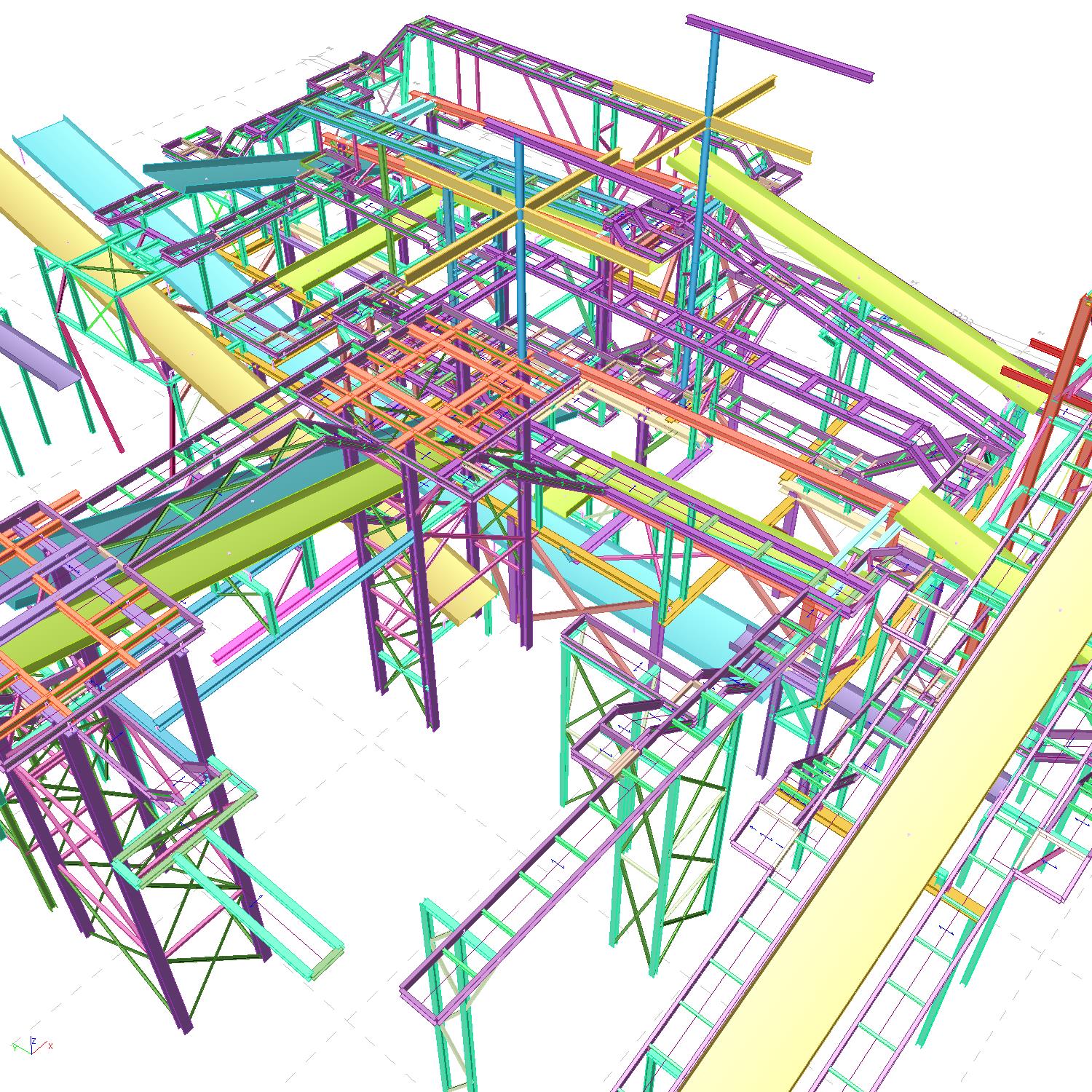

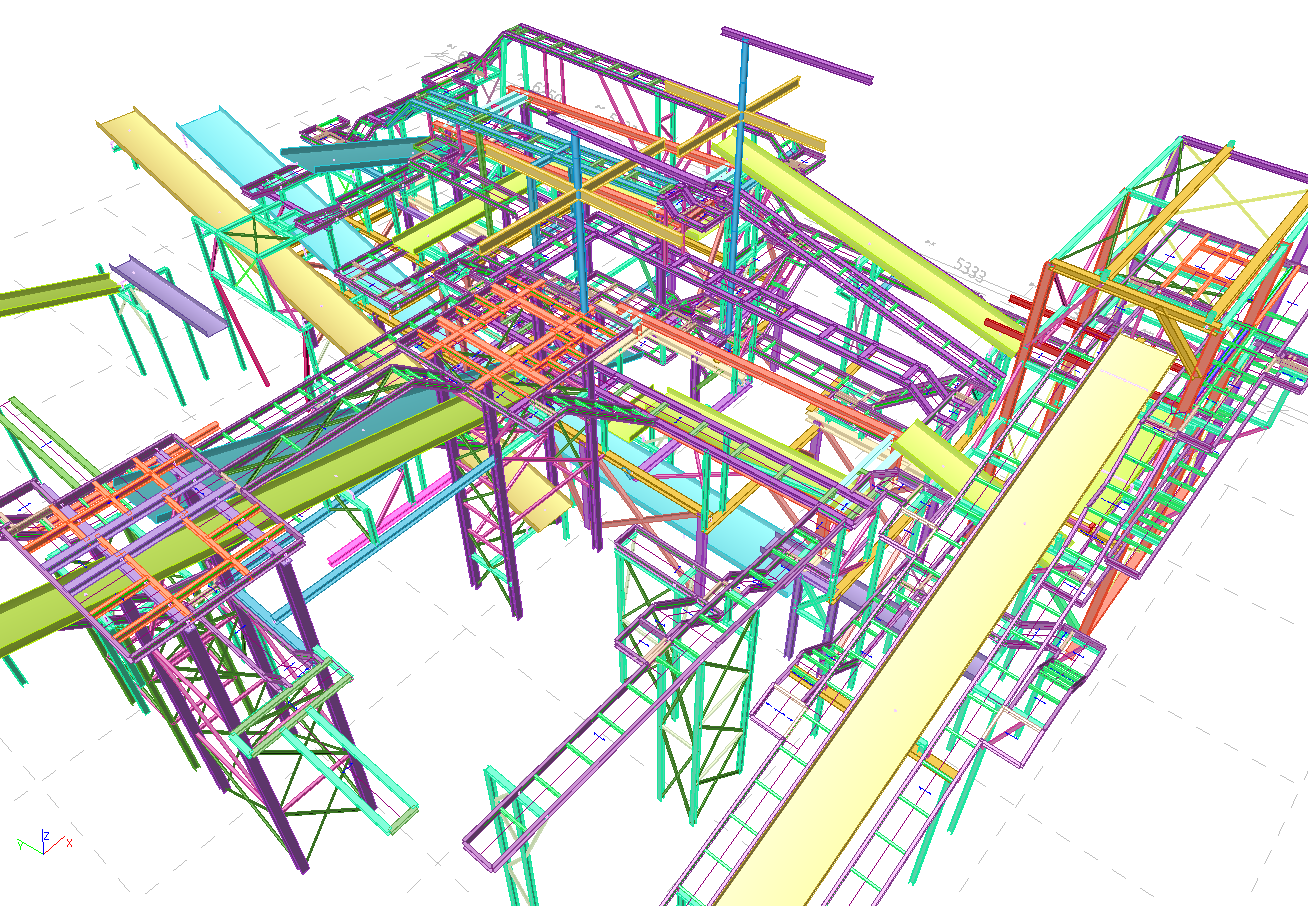

Hiernaast is het rekenmodel weergegeven van een complexe bordesconstructie rondom transportbanden in een bestaande afvalrecyclingfabriek. De geometrie is één-op-één overgenomen uit ons hoofdtekenpakket Tekla Structures. Benodigde aanpassingen zijn weer uitgewisseld met het tekenmodel.
Het rekenmodel is gebruikt om:
- de lokale en globale vervormingen en stabiliteit te kunnen toetsen.
- de sterkte, stabiliteit en stijfheid van de draagconstructie te toetsen.
- de krachtswerking inzichtelijk te maken voor het opstellen van detailberekeningen van staalverbindingen.
- de reactiekrachten op de bestaande vloer en aansluiting op bestaande constructies inzichtelijk te krijgen.
